کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی

در بسیاری از واحد های صنعتی، انتخاب متریال مناسب برای ساخت مخازن، وان های فرایندی، کانال ها و تجهیزات نگهداری مواد شیمیایی اهمیت بسیار زیادی دارد. ماده انتخاب شده باید در برابر خوردگی، رطوبت، مواد اسیدی و قلیایی مقاومت کافی داشته باشد و در عین حال، امکان ساخت و تعمیر آسان تجهیزات را فراهم کند. ورق PVC به دلیل برخورداری از مجموعه ای از این ویژگی ها، به یکی از مواد پرکاربرد در صنایع شیمیایی، آبکاری، تصفیه آب، معدن و تولید محصولات دارویی تبدیل شده است.

کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی تنها به مخازن ساده ذخیره مواد محدود نمی شود. از این ورق ها برای ساخت وان آبکاری، محفظه شستشو، سیستم های تهویه خورنده، اسکرابرهای صنعتی، کانال انتقال سیالات و روکش تجهیزات فلزی نیز استفاده می شود. با این حال، طراحی و ساخت تجهیزات PVC باید بر اساس نوع ماده شیمیایی، دمای کار، فشار داخلی و شرایط محیطی انجام شود تا محصول نهایی از ایمنی و طول عمر کافی برخوردار باشد.

بیشتر بخوانید: ورق پی وی سی

ورق PVC صنعتی چیست؟

PVC یا پلی وینیل کلراید یکی از پلیمرهای ترموپلاستیک پرمصرف در جهان است. این ماده با توجه به فرمولاسیون، روش تولید و افزودنی های مورد استفاده، می تواند به شکل نرم یا سخت تولید شود. در ساخت مخازن و تجهیزات صنعتی معمولا از PVC سخت یا PVC-U استفاده می شود؛ زیرا این نوع ورق استحکام بالاتر، جذب رطوبت کم و مقاومت شیمیایی مناسبی دارد.

ورق PVC سخت برخلاف نمونه های نرم، مقدار بسیار کمی نرم کننده دارد یا فاقد نرم کننده است. به همین دلیل، شکل خود را در شرایط کاری معمول حفظ می کند و برای ساخت بدنه، دیواره، کف، تیغه های داخلی و اجزای سازه ای سبک مناسب است. سطح صاف، قابلیت ماشین کاری و امکان جوشکاری حرارتی نیز باعث شده است اجرای تجهیزات سفارشی با این ورق آسان تر باشد.

ورق های صنعتی PVC در ضخامت ها، ابعاد، رنگ ها و گریدهای مختلف عرضه می شوند. انتخاب ضخامت باید بر اساس ابعاد مخزن، ارتفاع سیال، چگالی ماده، نحوه نصب و تعداد تقویت کننده ها انجام شود. استفاده از ورق ضخیم بدون محاسبات فنی لزوما به معنی ساخت مخزن استاندارد نیست؛ زیرا طراحی نامناسب اتصالات یا نبود تقویت کننده می تواند باعث تغییر شکل و شکست مخزن شود.

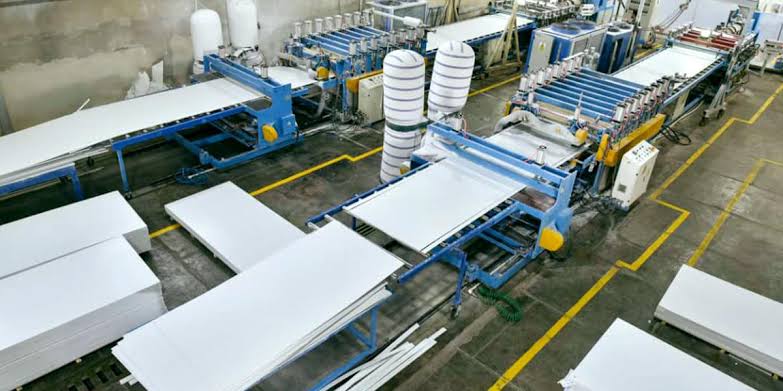

چرا PVC برای ساخت مخازن صنعتی مناسب است؟

یکی از مهم ترین دلایل گسترش کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی، مقاومت آن در برابر خوردگی است. بسیاری از مخازن فلزی در تماس با اسیدها، نمک ها، رطوبت یا بخارات شیمیایی دچار زنگ زدگی و کاهش ضخامت می شوند. برای جلوگیری از این مشکل، تجهیزات فلزی به رنگ، پوشش یا لاینینگ نیاز دارند. PVC ذاتا در برابر بسیاری از محیط های خورنده مقاوم است و در شرایط مناسب می تواند بدون پوشش محافظ مورد استفاده قرار گیرد.

وزن پایین نیز مزیت مهم دیگری است. چگالی PVC از بسیاری از فلزات کمتر است و در نتیجه حمل، جابجایی و نصب تجهیزات ساخته شده از آن ساده تر خواهد بود. کاهش وزن تجهیزات می تواند فشار وارد شده به کف سالن، شاسی و سازه نگهدارنده را نیز کمتر کند.

ورق PVC سطحی صاف و غیر متخلخل دارد. این خصوصیت باعث کاهش تجمع رسوب و آلودگی روی دیواره مخزن می شود و فرایند شستشو را آسان تر می کند. در صنایعی که نظافت دوره ای تجهیزات اهمیت دارد، چنین قابلیتی می تواند زمان توقف خط تولید و هزینه نگهداری را کاهش دهد.

مقاومت شیمیایی ورق PVC

مهم ترین معیار در انتخاب PVC برای ساخت مخزن، سازگاری شیمیایی آن با سیال است. ورق PVC در برابر بسیاری از اسیدهای معدنی، محلول های قلیایی، نمک ها و مواد خورنده مقاومت خوبی دارد. به همین علت، در مخازن نگهداری اسید کلریدریک، اسید سولفوریک با غلظت مشخص، سود سوزآور، محلول های آبکاری و برخی مواد تصفیه آب استفاده می شود.

با وجود این، PVC در برابر تمام مواد شیمیایی مقاوم نیست. برخی حلال های آلی، هیدروکربن های آروماتیک، کتون ها و ترکیبات خاص می توانند موجب تورم، نرم شدن یا تخریب ساختار آن شوند. مقاومت شیمیایی این پلیمر به غلظت ماده، دمای فرایند، مدت تماس و تنش مکانیکی وارد شده به تجهیز وابسته است.

پیش از اجرای کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی باید جدول مقاومت شیمیایی تولید کننده ورق بررسی شود. انجام آزمایش نمونه در شرایط واقعی نیز برای فرایندهای حساس توصیه می شود. اتکا به نام کلی یک ماده کافی نیست؛ زیرا تغییر غلظت یا افزایش دما می تواند رفتار PVC را به شکل قابل توجهی تغییر دهد.

محدودیت دمایی و فشار کاری

ورق PVC در مقایسه با برخی پلیمرهای مهندسی، محدوده دمای کاری محدودتری دارد. این ماده در دماهای معمول صنعتی عملکرد مناسبی نشان می دهد، اما با افزایش دما، استحکام مکانیکی و مدول آن کاهش پیدا می کند. قرار گرفتن طولانی مدت در دمای بالا می تواند موجب خزش، تغییر شکل دیواره و کاهش عمر مخزن شود.

به همین دلیل، مخازن PVC بیشتر برای نگهداری سیالات در فشار اتمسفری طراحی می شوند. استفاده از PVC برای ساخت مخازن تحت فشار، بدون طراحی تخصصی و سیستم تقویت کننده استاندارد، خطرناک است. حتی در مخازن بدون فشار نیز باید فشار هیدرواستاتیک ناشی از ارتفاع و چگالی سیال محاسبه شود.

مخزن حاوی ماده ای با چگالی بالا، نیروی بیشتری به کف و دیواره ها وارد می کند. بنابراین دو مخزن هم اندازه که یکی برای آب و دیگری برای محلول سنگین شیمیایی ساخته شده اند، نباید الزاما ضخامت و ساختار یکسانی داشته باشند. دمای محیط، نور خورشید، ارتعاش تجهیزات مجاور و احتمال وارد شدن ضربه نیز باید در طراحی لحاظ شوند.

ساخت مخازن ذخیره مواد شیمیایی

یکی از شناخته شده ترین زمینه های کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی، تولید مخازن ذخیره مواد شیمیایی است. این مخازن می توانند به شکل مکعبی، مستطیلی یا استوانه ای ساخته شوند. انتخاب هندسه مناسب به فضای نصب، ظرفیت مورد نیاز، روش تخلیه و ویژگی های سیال بستگی دارد.

در مخازن مکعبی و مستطیلی، دیواره های صاف بیشتر در معرض خمش قرار می گیرند. به همین علت، استفاده از پروفیل های تقویت کننده PVC، فولاد با پوشش مقاوم یا سازه کامپوزیتی ضروری است. در طراحی این تجهیزات باید محل قرارگیری ورودی، خروجی، سرریز، دریچه بازدید، هواکش و اتصالات جانبی از ابتدا مشخص شود.

اتصالات نباید به گونه ای نصب شوند که وزن لوله ها و شیرآلات مستقیما به دیواره مخزن منتقل شود. برای خطوط سنگین، اجرای ساپورت مستقل اهمیت زیادی دارد. همچنین اطراف نازل ها باید متناسب با تنش وارد شده تقویت شود تا در اثر ارتعاش، ضربه یا باز و بسته شدن شیر، ترک ایجاد نشود.

ساخت وان های آبکاری و شستشوی صنعتی

وان های آبکاری در تماس مداوم با مواد خورنده، جریان الکتریکی، قطعات فلزی و تغییرات دمایی قرار دارند. ورق PVC به دلیل مقاومت در برابر بسیاری از محلول های آبکاری، برای ساخت وان های اسیدشویی، چربی گیری، شستشو و پوشش دهی الکتروشیمیایی مناسب است.

در طراحی وان باید وزن محلول، وزن قطعات، نحوه قرارگیری فیکسچر و احتمال برخورد قطعات با بدنه بررسی شود. لبه های وان نیز باید به اندازه کافی تقویت شوند؛ زیرا تجهیزات جانبی و نگهدارنده های قطعه معمولا روی همین بخش قرار می گیرند.

در برخی خطوط، از بدنه فلزی با لاینینگ PVC استفاده می شود. سازه فلزی بار مکانیکی را تحمل می کند و لایه PVC مانع تماس ماده خورنده با فلز می شود. کیفیت اتصال لاینینگ، آماده سازی سطح و آب بندی گوشه ها در این روش بسیار مهم است.

اسکرابرها و سیستم های تهویه خورنده

بخارات اسیدی و گازهای خورنده می توانند کانال های فلزی و تجهیزات تهویه معمولی را به سرعت تخریب کنند. از این رو، کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی شامل ساخت هود، کانال، فن، محفظه جمع آوری بخار و اسکرابر نیز می شود.

اسکرابر تجهیزی است که آلاینده های موجود در جریان گاز را با استفاده از محلول شستشو جذب یا خنثی می کند. بدنه اسکرابر باید در برابر محلول داخلی و گاز ورودی مقاوم باشد. PVC برای بسیاری از اسکرابرهای دمای پایین گزینه مناسبی است، اما سرعت جریان، افت فشار، نوع آلاینده و دمای گاز باید پیش از انتخاب متریال بررسی شود.

اتصالات کانال های PVC باید کاملا آب بند و هوا بند باشند. طراحی نادرست فلنج ها یا فاصله زیاد ساپورت ها می تواند باعث لرزش، افتادگی و نشت بخارات خطرناک شود. همچنین در مسیرهای خارجی باید اثر تابش خورشید و تغییرات دمای محیط در نظر گرفته شود.

روش برش، شکل دهی و جوشکاری

ورق PVC را می توان با اره، دستگاه CNC، فرز و ابزارهای مناسب برش داد. انتخاب سرعت برش صحیح مانع داغ شدن بیش از حد لبه و آسیب دیدن ساختار ورق می شود. پس از برش، لبه ها باید پلیسه گیری و برای جوشکاری آماده شوند.

اتصال قطعات معمولا با جوشکاری هوای گرم و مفتول PVC انجام می شود. در این روش، سطح ورق و مفتول تا دمای مناسب گرم شده و با فشار کنترل شده به یکدیگر متصل می شوند. تمیزی سطح، زاویه شیار، سرعت حرکت، دمای هوا و فشار دست بر کیفیت جوش تاثیر مستقیم دارند.

جوش بیش از حد گرم ممکن است باعث سوختگی و تخریب PVC شود و حرارت ناکافی نیز نفوذ مناسب ایجاد نمی کند. اپراتور باید برای نوع ورق و ضخامت مورد استفاده آموزش دیده باشد. در تجهیزات حساس، بازرسی ظاهری، آزمون نشتی و تست پر شدن مخزن پیش از بهره برداری ضروری است.

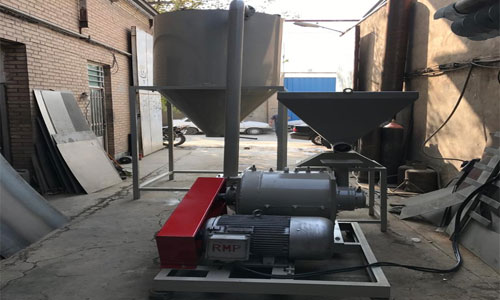

اصول طراحی و تقویت سازه

اجرای موفق کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی به محاسبات دقیق وابسته است. ضخامت دیواره، فاصله تقویت کننده ها، نوع کف، محل پایه ها و هندسه گوشه ها باید با توجه به تنش های واقعی تعیین شود. در مخازن مستطیلی، گوشه های داخلی و محل اتصال کف به دیواره از نقاط حساس محسوب می شوند.

کف مخزن باید روی سطحی صاف، تراز و یکپارچه قرار گیرد. وجود برجستگی یا فضای خالی زیر کف می تواند تنش موضعی ایجاد کند. برای مخازن بزرگ بهتر است فونداسیون و زیرسازی قبل از نصب بررسی شود.

اگر از سازه فلزی برای تقویت استفاده می شود، فلز نباید بدون محافظ در معرض بخار یا محلول خورنده قرار بگیرد. رنگ صنعتی، پوشش پلیمری یا جداسازی مناسب می تواند از خوردگی شاسی جلوگیری کند. طراحی باید امکان انبساط حرارتی PVC را نیز فراهم کند؛ زیرا محدود کردن کامل ورق ممکن است تنش داخلی ایجاد کند.

کنترل کیفیت و نگهداری مخازن PVC

پس از ساخت، تمام خطوط جوش، نازل ها، فلنج ها و نقاط تقویت شده باید بازرسی شوند. تست آب یکی از روش های رایج برای ارزیابی نشتی و تغییر شکل مخزن است. در این آزمایش، مخزن به صورت مرحله ای پر می شود و رفتار دیواره ها، اتصالات و کف مورد بررسی قرار می گیرد.

در زمان بهره برداری، بازرسی دوره ای اهمیت زیادی دارد. تغییر رنگ، سفید شدگی ناشی از تنش، ترک سطحی، برآمدگی دیواره، نشت اطراف نازل و تغییر شکل تقویت کننده ها از نشانه هایی هستند که باید جدی گرفته شوند. تعمیر موضعی تنها زمانی قابل قبول است که علت اصلی آسیب شناسایی و برطرف شود.

شستشوی مخزن نیز باید با ماده سازگار انجام شود. استفاده از حلال نامناسب، برس بسیار زبر یا ابزار فلزی می تواند سطح PVC را تخریب کند. پیش از ورود افراد به مخزن، رعایت اصول ایمنی فضای بسته، تخلیه کامل مواد، تهویه و سنجش گازهای خطرناک الزامی است.

مزایای اقتصادی استفاده از ورق PVC

بررسی اقتصادی کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی نباید فقط بر اساس قیمت اولیه ورق انجام شود. هزینه ساخت، حمل، نصب، تعمیر، پوشش ضد خوردگی و مدت توقف خط نیز باید در محاسبات قرار گیرد. در محیط های خورنده، کاهش نیاز به رنگ آمیزی و تعمیرات دوره ای می تواند هزینه چرخه عمر تجهیز را کمتر کند.

سرعت ساخت تجهیزات سفارشی با PVC معمولا مناسب است و امکان اصلاح یا اضافه کردن برخی اتصالات در محل وجود دارد. با این حال، انتخاب ورق ارزان و بی کیفیت می تواند باعث شکنندگی، تغییر شکل و کاهش عمر مخزن شود. کیفیت مواد اولیه، یکنواختی ضخامت، استاندارد تولید و قابلیت جوشکاری باید هنگام خرید کنترل شوند.

برای اطلاعات بیشتر با کارشناسان ما در پارت پلیمر تماس بگیرید.

جمع بندی

کاربرد ورق PVC در ساخت مخازن و تجهیزات صنعتی راهکاری موثر برای مقابله با خوردگی، کاهش وزن تجهیزات و ساده تر شدن فرایند ساخت و نگهداری است. این ورق در تولید مخازن ذخیره مواد شیمیایی، وان های آبکاری، اسکرابرها، کانال های تهویه و لاینینگ تجهیزات فلزی عملکرد قابل قبولی دارد.

با این حال، PVC یک متریال بدون محدودیت نیست. سازگاری شیمیایی، دمای کار، فشار، چگالی سیال، کیفیت جوشکاری و طراحی تقویت کننده ها باید به صورت هم زمان بررسی شوند. انتخاب مهندسی شده ورق و اجرای اصولی، مهم ترین شرط دستیابی به مخزنی ایمن، بادوام و اقتصادی است.

سوالات متداول

آیا ورق PVC برای نگهداری همه اسیدها مناسب است؟

خیر. مقاومت ورق به نوع اسید، غلظت، دما و مدت تماس بستگی دارد. پیش از ساخت مخزن باید جدول مقاومت شیمیایی ورق بررسی شود و در فرایندهای حساس، آزمایش سازگاری انجام گیرد.

بهترین ضخامت ورق PVC برای ساخت مخزن چقدر است؟

ضخامت ثابت و عمومی وجود ندارد. ابعاد مخزن، ارتفاع سیال، چگالی ماده، دمای کار و فاصله تقویت کننده ها در تعیین ضخامت موثر هستند. ضخامت باید بر اساس محاسبات فنی انتخاب شود.

آیا می توان مخزن تحت فشار را با PVC ساخت؟

PVC بیشتر برای مخازن اتمسفریک مناسب است. ساخت مخزن تحت فشار با این ماده به طراحی تخصصی، استانداردهای مشخص و سازه تقویت کننده نیاز دارد و نباید به صورت تجربی انجام شود.

مخزن PVC در فضای باز قابل استفاده است؟

بله، اما باید اثر تابش فرابنفش خورشید، تغییرات دما، باد و ضربه بررسی شود. استفاده از ورق مناسب فضای باز، پوشش محافظ و سایبان می تواند عمر تجهیز را افزایش دهد.

عمر مفید مخازن PVC چقدر است؟

عمر مفید به کیفیت ورق، نوع سیال، دمای کار، طراحی مخزن، کیفیت جوش و نحوه نگهداری وابسته است. با انتخاب صحیح متریال و بازرسی دوره ای، مخزن PVC می تواند سال ها در محیط صنعتی کار کند.

آیا مخزن PVC قابل تعمیر است؟

در بسیاری از موارد، ترک یا نشتی موضعی با جوشکاری و تقویت اصولی قابل تعمیر است. پیش از تعمیر باید مخزن تخلیه، شستشو و ایمن سازی شود و علت اصلی آسیب نیز مورد بررسی قرار گیرد.
